橋梁的基本組成



橋梁：道路路線遇到江河湖泊、山谷深溝以及其他線路等障礙時，為了保持道路的連續性而專門建造的人工構造物。橋梁既保證橋上的交通運行，也要保證橋下水流的宣泄、船只的通航或車輛的通行。

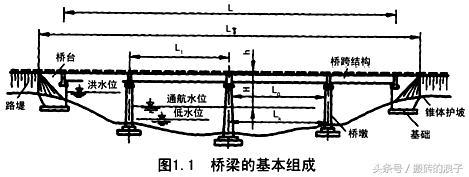

（1）、橋梁五大部件的組成：橋跨結構（上部結構）、支座系統、橋墩、橋臺、墩臺基礎。

一、橋跨結構（上部結構）：在線路中斷時障礙的主要承載結構。



1、作用：承受橋上的行人和車輛。

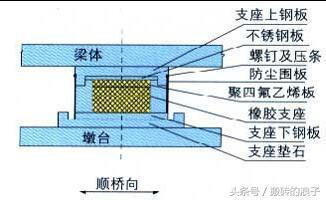

二、支座系統：連接橋梁上部結構和下部結構的傳力裝置。





1、作用：傳力裝置；不僅傳遞很大的荷載，保證橋跨結構不產生變位。

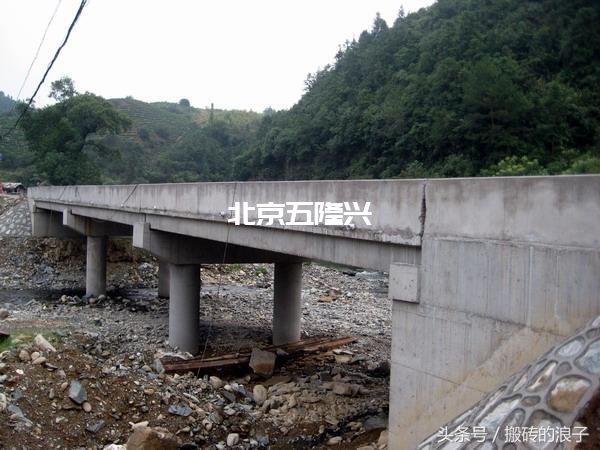

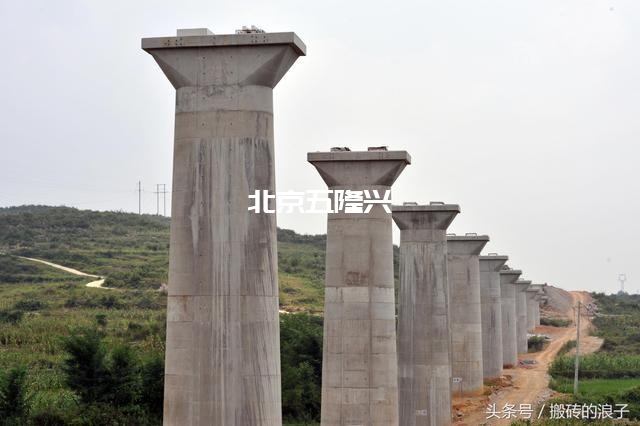

三、橋墩：多跨橋的中間支承結構稱為橋墩。





1、作用：支承橋跨結構，把橋面荷載傳至地基。

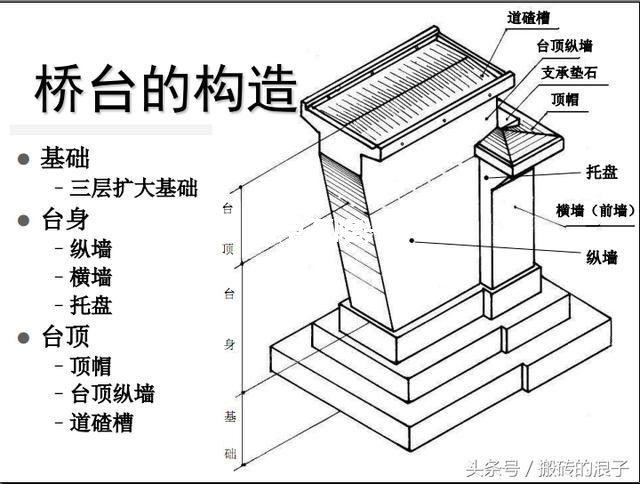

四、橋臺：位于橋梁兩端，支承橋梁上部結構并和路堤相銜接的建筑物。







1、作用：把路面荷載傳至地基；與路堤相銜接、抵御路堤土壓力；防止路堤土的滑坡和坍落。

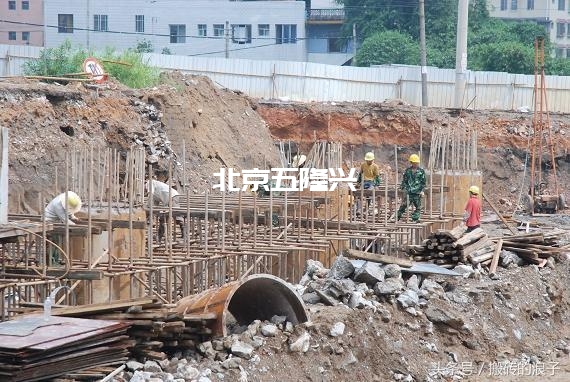

五、墩臺基礎：將結構所承受的各種作用傳遞到地基上的結構組成部分。





1、作用：支承上部橋跨結構。

（2）、橋梁五小部件的組成：橋面鋪裝、防排水系統、欄桿、伸縮縫、燈光照明。

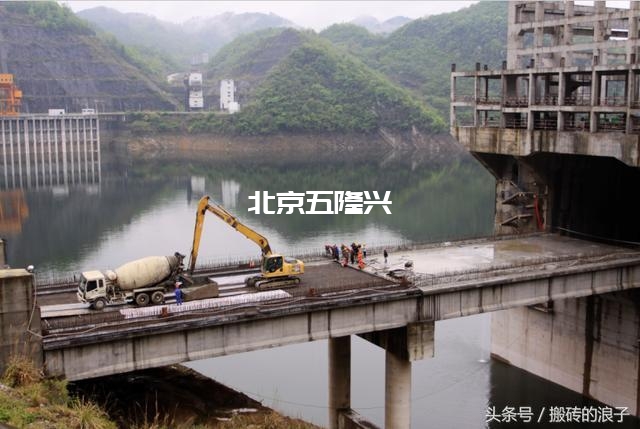

一、橋面鋪裝：為保護橋面板和分布車輪的集中荷載，用瀝青混凝土、水泥混凝土、高分子聚合物等材料鋪筑在橋面板上的保護層。





1、作用：保護橋面板和分布車輪的集中荷載

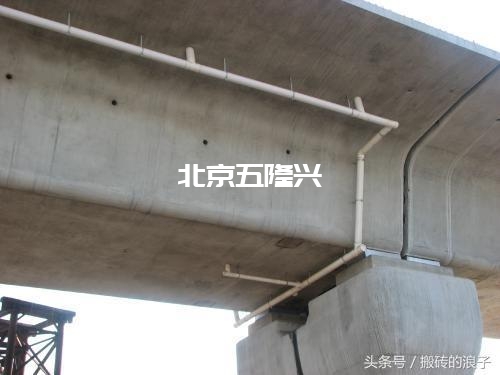

二、防排水系統：排水的收集、輸送、水質的處理和排放等設施。





1、作用：收集、把水排放到指定位置、防止內澇等。

三、欄桿：橋梁和建筑上的安全設施。





1、作用：安全、分隔、導向的作用。

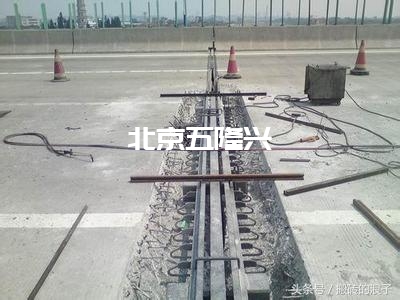

四、伸縮縫：防止構件由于氣候溫度變化(熱脹、冷縮)，使結構產生裂縫或破壞而沿建筑物或者構筑物施工縫方向的適當部位設置的一條構造縫。





1、作用：防裂。

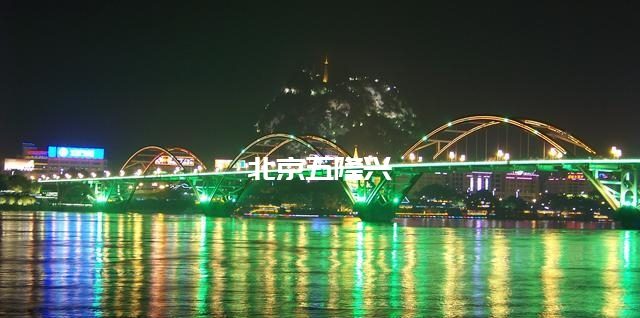

五、燈光照明：人造光源創造一種環境氣氛感，并把這種氣氛感富于感染力，通過各種媒介表現給人。





1、作用：照明、創造環境氣氛。
